Выделение объектов в окне диалога Schematic View
Окно диалога Schematic View (Просмотр структуры) позволяет формировать иерархический список объектов сцены в виде графа, имеющего узлы и ветви. Этот граф можно использовать для выделения объектов сцены в окнах проекций.

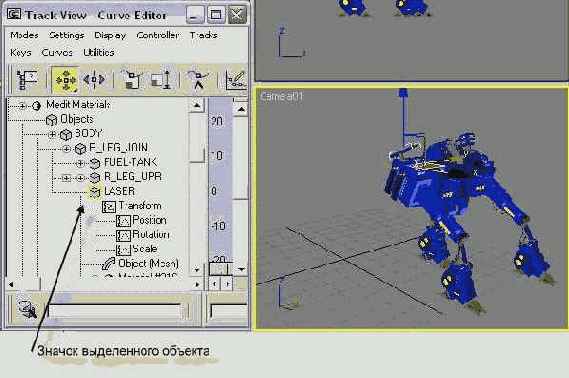

Рис. 4. 8. Выделение значка объекта LAZER в окне диалога Track View - Curve Editor (Просмотр треков - Редактор кривых) ведет к выделению соответствующего объекта - лазера на плече робота
Для выделения объектов сцены с помощью окна диалога Schematic View (Просмотр структуры) выполните следующие действия:
Щелкните на кнопке Open Schematic View (Открыть окно Просмотр структуры) главной панели инструментов или выберите команду меню Graph Editors > New Schematic View (Графические редакторы > Новое окно Просмотр структуры), чтобы раскрыть окно диалога Schematic View (Просмотр структуры). Можно также раскрыть окно просмотра структуры в одном из окон проекций.
В окне просмотра структуры раскройте меню Select (Выделение) и убедитесь, что включена команда-переключатель Sync Selection (Синхронизовать выделение). Если эта команда включена (помечена галочкой), то выделение любого узла графа сцены будет вести к выделению соответствующего объекта в окнах проекций, и наоборот, выделение любого объекта вызывает выделение соответствующего узла.
Выделите любой узел или совокупность узлов графа, представляющих объекты сцены. Такие узлы имеют имена, совпадающие с именами объектов. Для выделения используйте инструмент Select (Выделить) панели инструментов окна просмотра структуры, который выбирается по умолчанию, и те же приемы, что и для выделения объектов сцены с помощью инструмента Select object (Выделить объект):
чтобы выделить один узел, просто щелкните на нем кнопкой мыши;
чтобы выделить несколько узлов, щелкайте на них при удерживаемой клавише Ctrl или нарисуйте прямоугольную рамку, охватывающую выделяемые узлы;
чтобы выделить все узлы графа или инвертировать текущее выделение, используйте команды Select All (Выделить все), Select Invert (Обратить выделение) меню Select (Выделение) или аналогичные команды четвертного меню окна просмотра структуры, вызываемого щелчком правой кнопки мыши;
чтобы сбросить выделение узлов, щелкните в пределах окна просмотра структуры вне узлов графа либо используйте команду Select None (Отменить выделение) меню Select (Выделение) или контекстного меню окна просмотра структуры.
Выделенные узлы приобретут белую заливку и будут окружены белой рамкой, свидетельствующей о выделении соответствующих объектов сцены, как показано на рис. 4. 9.

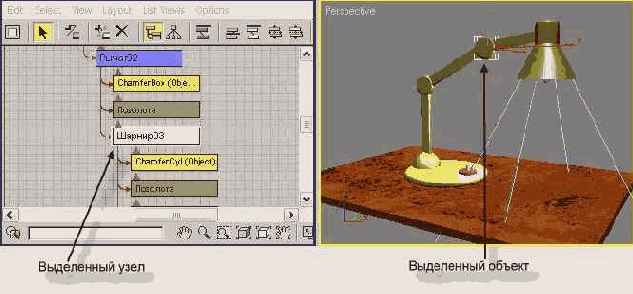

Рис. 4. 9. Выделение узла графа в режиме Sync Selection (Синхронизовать выделение) ведет к выделению соответствующего объекта сцены
Если режим Sync Selection (Синхронизовать выделение) не включен, то для выделения объекта сцены в окне просмотра структуры следует выполнить двойной щелчок на соответствующем объекту узле графа или выделить ряд узлов и выполнить команду Select > Select to Scene (Выделение > Выделить в сцене) меню окна просмотра структуры. Для сброса выделения узлов и объектов необходимо выполнить двойной щелчок кнопкой мыши в пределах окна просмотра структуры, но вне узлов графа.
