Настройка сетки координат


Координатная сетка, видимая в окнах проекций max 6 по умолчанию, называется исходной сеткой и располагается в координатных плоскостях глобальной системы координат. Сетка в окне проекции Тор (Вид сверху) располагается в плоскости ХY, в окне проекции Front (Вид спереди) - в плоскости XZ и т. д. Для изображения линий координатной сетки используются три различных оттенка цвета, как показано на рис. 5. 9. Две наиболее темные и толстые линии - это оси координат. Они пересекаются в начале координат и соответствуют осям глобальной системы координат. Более светлые и тонкие линии сетки называются главными (major lines), а самые светлые и тонкие - вспомогательными (minor lines). По умолчанию главной является каждая десятая линия сетки. Под шагом линий сетки понимается расстояние между вспомогательными линиями, выраженное в текущих единицах измерения.

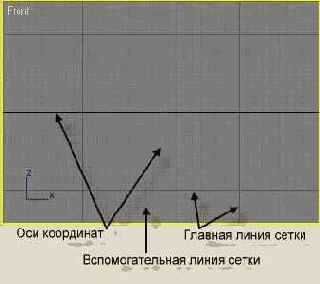

Рис. 5. 9. Координатная сетка

Для настройки параметров исходных сеток координат выполните следующие действия:

  • Выберите команду Grid and Snap Settings (Настройка сетки и привязок) меню Customize (Настройка) и щелкните на корешке вкладки Home Grid (Исходная сетка) окна диалога Grid and Snap Settings (Настройка сетки и привязок), показанной на рис. 5. 10.

    • Рис. 5. 10. Окно диалога Grid and Snap Settings (Настройка сетки и привязок) раскрыто на вкладке Home Grid (Исходная сетка)

  • Измените при необходимости величину шага между вспомогательными линиями исходной координатной сетки, который по умолчанию принимается равным 10 текущим единицам измерения, с помощью счетчика Grid Spacing (Шаг сетки). В зависимости от размера объектов, которые предстоит моделировать, удобно сделать шаг равным 1, 2, 5 или 10 текущим единицам измерения. Текущий шаг линий сетки отображается в иоле Grid =... строки состояния экрана max 6.

  • Укажите интервал между главными линиями в счетчике Major Lines every Nth Grid Line (Главная каждая N-я линия сетки). При использовании метрической системы единиц этот параметр обычно устанавливают равным 5 или 10. По умолчанию главной является каждая десятая линия сетки.


    • ЗАМЕЧAНИЕ

    Величина шага сетки, отображаемая в поле Grid =... строки состояния, зависит от масштаба изображения в окнах параллельной проекции. В тот момент, когда из-за изменения масштаба вспомогательные линии удаляются, а главные превращаются во вспомогательные, значение отсчета в поле Grid =... меняется в число раз, равное параметру Major Lines every Nth Grid Line (Главная каждая N-я линия сетки).

  • Задайте размер сетки для окон перспективной проекции в счетчике Perspective View Grid Extent (Протяженность сетки в перспективном окне). Число в этом счетчике означает половину размера сетки, выраженного в числе клеток между вспомогательными линиями. Итак, если шаг сетки составляет 10 единиц, а протяженность сетки в окне перспективной проекции равна 7, то полный размер сетки в этом окне составит 7x10x2 =140 единиц.


  • Определите поведение линий сетки при увеличении масштаба изображения в окне проекции, используя флажок Inhibit Grid Subdivision Below Grid Spacing (Запретить дополнительное разбиение ячеек сетки). Если флажок установлен, то при увеличении масштаба изображения автоматическое разбиение ячеек сетки на более мелкие производиться не будет. Если флажок сброшен, то при увеличении масштаба в N раз, где N - интервал между главными линиями, происходит превращение вспомогательных линий в главные и генерация новых вспомогательных линий с шагом, в N раз меньшим предыдущего. Минимальный допустимый шаг сетки составляет 0, 001 текущей единицы измерения.


  • Координатная сетка в окне перспективной проекции и в окнах параллельных проекций по-разному ведет себя при изменении масштаба изображения. Так, при уменьшении масштаба в окнах параллельных проекций линии сетки начинают сгущаться, и в определенный момент во избежание их слияния вспомогательные линии удаляются, а главные превращаются во вспомогательные. В окне перспективной проекции автоматического изменения числа ячеек сетки не происходит, и ее масштаб меняется вместе с масштабом объектов трехмерной сцены. Чтобы ячейки сетки в окне перспективной проекции в процессе изменения масштаба автоматически дробились на более мелкие или объединялись в более крупные, сбросьте флажок Inhibit Perspective View Grid Resize (Запретить изменение размера сетки в перспективном окне).


  • Укажите, в каких окнах будет производиться автоматическое изменение частоты сетки при уменьшении масштаба изображения, используя переключатель Dynamic Update (Динамическое обновление). Установите переключатель в одно из двух положений:


  • Active Viewport (Активное окно) - сетка будет перерисовываться только в активном окне;


  • All Viewports (Все окна) - обновление изображения сетки с новой частотой линий будет выполняться во всех окнах.
