Измерение расстояний


Одно из средств измерения расстояний уже рассмотрено ранее в этой главе. Это вспомогательный объект Таре (Рулетка). В max 6 появилось новое удобное средство измерения расстояний, которое активизируется командой меню Tools Measure Distance (Инструменты Измерить расстояние).

Для измерения расстояний с помощью этого инструмента выполните данную команду меню, затем щелкните в любом из окон проекций в точке, от которой должно начаться измерения расстояния. Переместите курсор, за которым потянется пунктирная линия (рис. 5. 25, а), в конечную точку и снова щелкните кнопкой мыши.

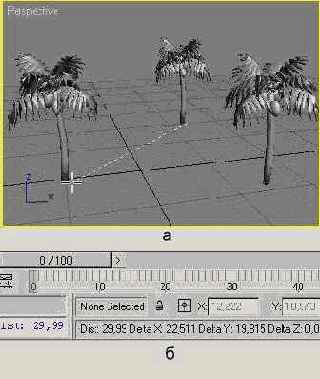

Рис. 5. 25. Линия, вдоль которой измеряется расстояние, показывается пунктиром (а), а результат измерения отображается в строке состояния

Измерение всегда производится в координатной плоскости выбранного окна проекции.

Измеренное значение расстояния (параметр Dist) отображается в строке состояния max 6 (рис. 5. 25, б) в текущих единицах длины. Кроме этого, отображаются также значения проекций данного расстояния на координатные оси (параметры Delta X, Delta Y и Delta Z).
