Измерение линейных размеров, площадей и объемов
Необходимость в измерении длин сплайнов, площадей поверхностей и объемов трехмерных тел часто возникает при работе с модулем reactor (Реактор). Например, объем тела нужно знать для расчета его воображаемой массы при моделировании плавучести, а длину сплайна - для правильного выбора расстояния между вершинами при моделировании гибких нитей или веревок.
Чтобы измерить физические параметры объекта или нескольких объектов, выделите их, перейдите на командную панель Utilities (Утилиты) и щелкните на кнопке Measure (Измерить) в свитке Utilities (Утилиты). В нижней части панели появится свиток Measure (Измерить), показанный на рис. 5. 26 и содержащий измеренные параметры объекта (набора объектов).

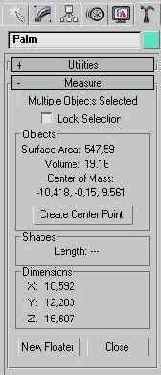

Рис. 5. 26. Свиток Measure (Измерить) командной панели Utilities (Утилиты) содержит результаты измерений параметров объекта
Свиток Measure (Измерить) содержит следующие параметры и элементы управления:
в верхней части свитка указывается имя измеряемого объекта (на рис. 5. 26 это TeapotOl). Если выделенных объектов несколько, вместо имени появляется надпись Multiple Objects Selected (Выделено несколько объектов);
Lock Selection (Блокировка выделения) - установка этого флажка не блокирует выделения самих объектов, которое при установленном флажке все равно можно отменить, но обеспечивает блокировку измерений выделенных объектов. В этом случае даже после сброса выделения объектов результаты измерений продолжают отображаться в свитке Measure (Измерить);
Objects (Объекты) - в этом разделе отображаются такие физические параметры всех выделенных объектов, как суммарная площадь поверхности (Surface Area) и суммарный внутренний объем (Volume). Параметр Center of Mass (Центр масс) указывает координаты точки, в которой располагался бы центр масс всей совокупности выделенных трехмерных тел, если бы они имели какую-то массу. Щелчок на кнопке Create Center Point (Создать точку центра) ведет к созданию в точке центра масс вспомогательного объекта Point (Точка);
Shapes (Формы) - в этом разделе для выделенных объектов-сплайнов или кривых типа NURBS отображается единственный параметр - суммарная длина всех кривых, входящих в состав выделенных форм. Например, для сплайна Donut (Кольцо), состоящего из двух концентрических окружностей, это будет суммарная длина обеих окружностей;
Dimensions (Размеры) - в этом разделе отображаются размеры габаритного контейнера, охватывающего всю совокупность выделенных объектов, по осям X, Y и Z глобальной системы координат;
New Floater (Новое плавающее окно) - щелчок на этой кнопке вызывает появление немодального окна Measure (Измерить), содержащего тот же набор параметров, что и одноименный свиток. Это окно дает возможность переключиться на работу с другими инструментами max 6 и в то же время продолжать видеть результаты измерений;
Close (Закрыть) - завершает работу с утилитой Measure (Измерить) и закрывает одноименный свиток.
