Импорт файлов формата STL


При импорте файлов типа STL после выбора варианта присоединения или замены объектов появляется окно диалога Import STL File (Импорт файла STL), показанное на рис. 6. 21.

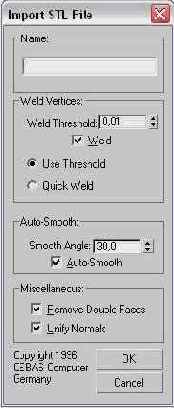

Рис. 6. 21. Окно диалога Import STL File (Импорт файла STL)

Выполните настройку следующих параметров окна:

  • Введите имя объекта max 6, который будет создан из импортируемого файла, в поле Name (Имя). По умолчанию задается имя, совпадающее с именем файла, или имя, сохраненное внутри STL-файла.
  • Установите флажок Weld (Слить) в разделе Weld Vertices (Слить вершины), если следует выполнить слияние совпадающих вершин STL-файла в одну вершину сцены max 6. Задайте радиус области, при попадании в пределы которой вершины будут слиты в одну, в счетчике Weld Threshold (Порог слияния). Установите переключатель Use Threshold (Использовать порог), чтобы слияние вершин выполнялось с помощью стандартного алгоритма max 6, действующего достаточно медленно, или в положение Quick Weld (Быстрое слияние), чтобы использовался алгоритм быстрого слияния вершин, специально разработанный для файлов формата STL
  • Установите флажок Auto-Smooth (Автосглаживание), если нужно включить режим автоматического сглаживания смежных граней, имеющих общее ребро. Задайте пороговое значение угла между смежными гранями в счетчике Smooth Angle (Угол сглаживания). Изображение смежных граней не будет сглажено при визуализации, если угол между ними превышает пороговое значение, и будет сглажено в противном случае.
  • С помощью флажков раздела Miscellaneous (Дополнительно), установленных по умолчанию, настройте дополнительные возможности импорта:
  • Remove Double Faces (Удалять двойные грани) - вызывает удаление одной из граней, если их пространственное положение совпадает;
  • Unify Normals (Упорядочивать нормали) - упорядочивает ориентацию нормалей всех граней одного объекта по принципу «или все внутрь, или все наружу» (как правило, наружу).
  • Закончив настройку параметров, щелкните на кнопке ОК.
