Действия со сборками объектов


Все допустимые действия над сборками производятся с помощью команд подменю Group > Assembly (Группа > Сборка) основного меню max 6. О назначении и использовании команды Assemble (Собрать) вы узнали из предыдущего подраздела. В это меню входят также следующие команды:

  • Disassemble (Разобрать) - разбирает сборку на составляющие ее объекты с одновременным удалением головного объекта, но при этом вложенные сборки не разбираются. Просто выделите сборку, щелкнув на любом из входящих в ее состав объектов, и выполните эту команду;

  • Open (Открыть) - открывает сборку, позволяя выделять отдельные объекты из ее состава для индивидуальной настройки. В окне с тонированным режимом отображения открытая сборка подобно открытой группе обозначается углами габаритного контейнера ярко-красного цвета. В открытой сборке становится доступным головной объект, значок которого имеет вид стилизованной настольной лампы зеленого цвета (рис. 4. 24). Этот значок изображается на плоскости, соответствующей нижнему основанию габаритного контейнера сборки, и именно из центра этого значка исходит тройка координатных векторов при выделении сборки. Значок головного объекта можно выделить, при этом на командной панели Modify (Изменить) появится свиток Luminaire Parameters (Параметры светильника). Если выделить значок головного объекта и удалить его, результат будет эквивалентен выполнению команды Disassemble (Разобрать): сборка ликвидируется, а входящие в ее состав объекты продолжат самостоятельное существование;

    •

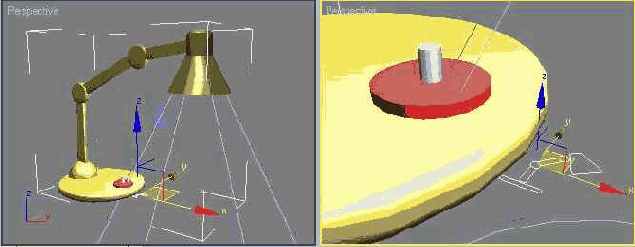

    Рис. 4. 24. Значок головного объекта Luminaire (Светильник) в центре основания габаритного контейнера открытой сборки (слева) и его укрупненное изображение (справа)

  • Close (Закрыть) - закрывает открытую сборку. Выделите любой из входящих в сборку объектов, например, головной объект, и выполните эту команду;

  • Attache (Присоединить) - позволяет присоединять объекты к готовой сборке. Выделите нужный объект, выполните эту команду, затем щелкните на любом из объектов сборки;

  • Detache (Отделить) - позволяет отделять объекты от готовой сборки. Откройте сборку, выделите нужный объект из ее состава и выполните эту команду;

  • Explode (Разрушить) - разрушает сборку, разбирая ее на составные объекты. При этом разбираются и все вложенные сборки.
