Активизация привязок


Ни один из режимов привязки не будет действовать, пока он не активизирован, то есть пока не нажата соответствующая кнопка группы переключателей привязок, расположенных на главной панели инструментов max 6 и показанных на рис. 5. 8. Щелкая на этих кнопках, можно установить сочетание режимов привязки, обеспечивающее необходимую точность создания геометрических моделей объектов. Назначение каждой из кнопок описывается в следующем перечне:

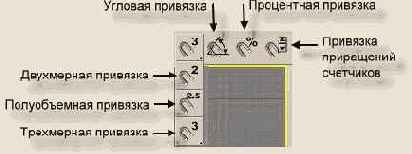

Рис. 5. 8. Кнопки активизации привязок

  • 3D Snap (Трехмерная привязка) - привязка, действующая во всех трех измерениях и позволяющая точно выравнивать новые объекты по всем элементам сеток и объектов в соответствии с выбранной конфигурацией. Панель этой кнопки содержит еще два инструмента: 2. 5D Snap (Полуобъемная привязка) и 2D Snap (Двухмерная привязка).

  • 2. 5D Snap (Полуобъемная привязка) - включает режим привязки в текущей плоскости, при котором, кроме того, обеспечивается привязка курсора к проекциям на текущую плоскость элементов объектов, выбранных для привязки и расположенных над или под плоскостью. Этот процесс подобен рисованию на куске прозрачной пленки, сквозь которую видны расположенные в пространстве объекты, с выравниванием линий по элементам геометрии просвечивающих элементов сцены.

  • 2D Snap (Двухмерная привязка) - включает режим пространственной привязки курсора только в плоскости координатной сетки текущего окна проекции. Например, в окне проекции Тор (Вид сверху) такой плоскостью является плоскость XY. Если в качестве рабочей поверхности используется вспомогательный объект-сетка, то двухмерная привязка действует и на этой вспомогательной поверхности. При этом нельзя выполнить привязку к элементу геометрии, если данные элементы не лежат в плоскости текущей сетки координат.

  • Angle Snap (Угловая привязка) - включает режим, ограничивающий возможность поворота объектов дискретными значениями с шагом, заданным на вкладке Options (Параметры) окна диалога Grid and Snap Settings (Настройка сетки и привязок). Действие данного режима распространяется на все операции, связанные с поворотами объектов.

  • Percent Snap (Процентная привязка) - включает режим, задающий фиксированную величину приращения в любой операции, где используются процентные задания параметров, например при масштабировании объектов. Величина шага приращения задается, как и в предыдущем случае, на вкладке Options (Параметры) окна диалога Grid and Snap Settings (Настройка сетки и привязок).

  • Spinner Snap (Привязка приращений счетчиков) - управляет режимом установки фиксированных приращений параметров во всех счетчиках max 6. Величина шага приращения устанавливается на вкладке General (Общие) окна диалога Preference Settings (Настройка параметров).
