Пакет 3dsmax 6
Ограничители трансформаций
Ограничители трансформаций (Transform Gizmos) позволяют накладывать ограничения прямо при наложении трансформаций. Подобно ограничителям в панели
Axis Constraints они остаются привязанными к трансформации до тех пор, пока вы не назначите новые. Единственное отличие состоит в том, что эти ограничители возвращаются к прежним установкам сразу после того, как вы отпустите кнопку мыши.
Трансформациям перемещения, вращения и масштабирования соответствуют уникальные наборы ограничителей, которые активизируются щелчком по их управляющим элементам (рис. 5.3). Эти элементы окрашены в соответствии с той осью, за фиксацию которой они отвечают. Красному ограничителю соответствует ось X, синему - ось Y, зеленому - ось Z. После щелчка элемент приобретает красный цвет, что свидетельствует о его активизации.

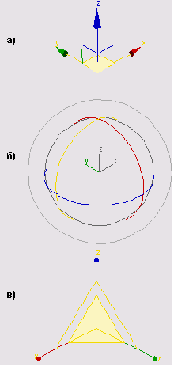

Рис. 5.3. Управляющие элементы трансформации:
а) Move;
б) Rotate;
в) Scale
У трансформации Move (рис. 5.За) есть семь управляющих элементов: три - для движения по осям X,Y и Z, три - для движения по плоскостям XY, YZ и ZY и один -для движения параллельно экрану. Элементы для управления осями X,Y и Z выглядят как трехгранник осей с коническими стрелками и соответствующими обозначениями. Элементы для управления движением по плоскостям похожи на небольшие перпендикулярные линии возле основания трехгранника осей. При щелчке по этим линиям они и соседние оси окрашиваются в желтый цвет. Седьмой элемент, называемый экранным, по умолчанию не показан. При включении он появляется в виде небольшого квадратика
у основания осей. Поскольку этот ограничитель не привязывается к трансформации, он окрашивается в желтый лишь при перетаскивании.
Ограничитель трансформации Rotate (см. рис. 5.36) состоит из пяти управляющих элементов, которые охватывают центр вращения. Три из них ограничивают вращения вокруг осей X,Y и Z. Они окрашены в красный, синий и зеленый цвета соответственно. Два других ограничивают вращение примерно так же, как и инструмент
Arc Rotate. Темно-серый (внутренний) элемент позволяет свободно вращать объект, а светло-серый (внешний) ограничивает вращение плоскостью, перпендикулярной экрану. После перетаскивания курсора мыши на одном из таких элементов появляется касательная, показывающая направление вращения, строка текста, показывающая угол поворота и темно-серый сектор, показывающий тот же угол графически.
Ограничитель трансформации Scale (см. рис. 5.3в), состоящий из семи управляющих элементов, также выглядит как трехгранник осей. Небольшие параллелепипеды на концах осей служат для фиксации трансформации относительно этих осей.
Параллельные линии, соединяющие оси, предназначены для трансформаций, закрепленных за двумя осями. Треугольник, расположенный у основания трехгранника, включает режим свободной трансформации. Чтобы осуществить фиксацию, щелкните на нужном управляющем элементе. При ограничении трансформации по одной оси она станет желтой. Если щелкнуть по двум осям, то желтый цвет приобретут не только эти оси, но и внешний треугольник, их соединяющий. Если щелкнуть по треугольнику у основания, то окрасится и он, и все три оси. Чтобы осуществить масштабирование, просто щелкните и перетащите нужный управляющий элемент.
Для удобства вы можете увеличить размер управляющих элементов, нажимая на клавишу
= на клавиатуре. Чтобы этот размер уменьшить, нажмите на клавишу -. Эти команды также работают для изменения размеров трехгранников осей.
Показ управляющих элементов вы можете включать и отключать нажатием клавиши X. Поэтому, если вы выбрали объект и при этом не появились управляющие элементы, проверьте, не отключен ли режим показа этих элементов.
