В max 6 используются два вида проекций: параллельные (аксонометрические) и центральные (перспективные). При построении аксонометрической проекции трехмерного объекта его отдельные точки сносятся на плоскость проекции параллельным пучком лучей (рис. 3.1, а), а при построении центральной проекции - пучком лучей, исходящих из одной точки, соответствующей положению глаза наблюдателя (рис. 3.1, б).

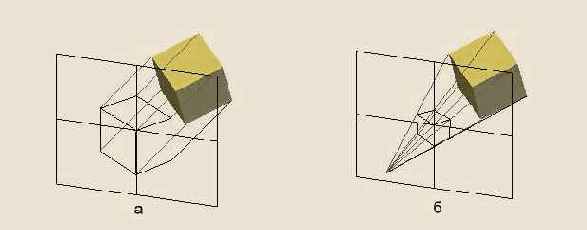

Рис. 3.1. Аксонометрическая проекция строится с помощью параллельных лучей (а), а центральная - с помощью лучей, исходящих из одной точки (б)
Плоскость аксонометрической проекции располагается перпендикулярно всей совокупности проекционных лучей, а плоскость центральной проекции - перпендикулярно только одному, центральному лучу, соответствующему линии визирования сцены. При аксонометрической проекции не происходит искажения горизонтальных и вертикальных размеров, но искажаются размеры, характеризующие «глубину» объекта. При центральной проекции оказываются искаженными все размеры объекта. Примером перспективной проекции может служить любая фотография, сделанная обычным фотоаппаратом. Различия между аксонометрической и центральной проекциями иллюстрируются примером на рис. 3.2.
Частным случаем аксонометрических проекций являются проекции ортографические, при построении которых плоскость проекции выравнивается параллельно одной из координатных плоскостей трехмерного пространства, в котором размещена сцена. К ортографическим проекциям относятся знакомые вам по школьному курсу черчения «вид сверху», «вид слева» и т. п.

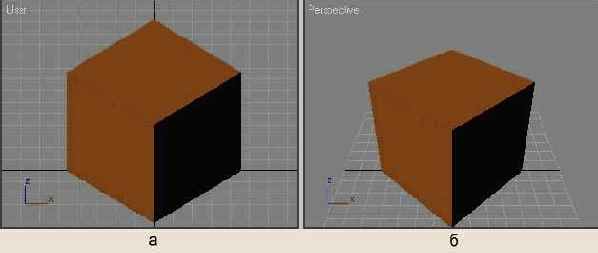

Рис. 3.2. Размеры объекта, параллельные плоскости аксонометрической проекции, передаются без искажений ; при центральной проекции искажаются все размеры
Перспективная проекция окружающего мира привычна и естественна для наших глаз, так как в жизни мы все предметы видим в перспективе. При такой проекции чем дальше объект расположен от глаз наблюдателя, тем меньше он кажется по размерам. При параллельной проекции размеры объектов на изображении не зависят от их удаления от глаз наблюдателя. Это непривычно, но очень удобно: можно точно сопоставлять размеры объектов, на каких бы расстояниях они ни находились.
