Управление окнами аксонометрических проекций и окном Perspective


При активизации любого окна аксонометрической проекции кнопки управления имеют состав, показанный на рис. 3.26, а. Некоторые кнопки этой группы после щелчка фиксируются в нажатом положении и подсвечиваются желтым цветом. Если после этого перевести курсор в одно из окон проекций, он примет вид значка, изображенного на кнопке, указывая на готовность к выполнению соответствующей операции. Для завершения работы с такими инструментами следует щелкнуть в активном окне проекции правой кнопкой мыши.

При активизации окна центральной проекции Perspective (Перспектива) кнопка Region Zoom (Масштаб области) заменяется на кнопку Field of View (Поле зрения), как показано на рис. 3.26, б.

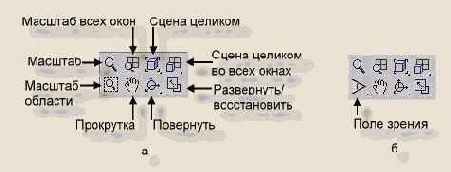

Рис. 3.26. Кнопки управления окнами аксонометрических проекций (а) и центральной проекции (б)

Назначение отдельных кнопок управления окнами ортографических проекций и центральной проекции Perspective (Перспектива) описывается в следующем перечне:

  • Zoom (Масштаб) - позволяет увеличивать и уменьшать масштаб изображения в окне проекции любого типа, включая перспективную. Для изменения масштаба изображения в окне проекции щелкните в пределах окна и, удерживая кнопку мыши, переместите курсор вверх для увеличения масштаба или вниз - для уменьшения. Мах 6 поддерживает автоматический перенос курсора, означающий следующее. Выполняя увеличение масштаба окна проекции, вы перетаскиваете курсор в сторону верхнего края окна проекции. Когда курсор достигает верхнего края окна, он автоматически переносится к нижнему краю окна, что обеспечивает возможность продолжать перетаскивание вверх для дальнейшего увеличения масштаба.
  • СОВЕТ

    Для переключения в режим Zoom (Масштаб) можно нажать клавиши Alt+z. Для выключения режима изменения масштаба следует щелкнуть правой кнопкой мыши.

  • Zoom All (Масштаб всех окон) - действует аналогично кнопке Zoom (Масштаб), но действие распространяется на все окна проекций одновременно.
  • Zoom Extents (Сцена целиком) - позволяет увеличить или уменьшить масштаб изображения в активном окне таким образом, чтобы все объекты сцены разместились в границах окна. Масштабирование выполняется сразу же после щелчка на кнопке. Раскрывающаяся панель этой кнопки обеспечивает доступ к ее второму варианту - Zoom Extents Selected (Выделенные объекты целиком). Данный инструмент масштабирует изображение по границам выделенного объекта или набора, а не по границам всех объектов сцены.

  • СОВЕТ

    Вместо щелчка на кнопке Zoom Extents (Сцена целиком) можно нажать клавиши Alt+Ctrl+z.



  • Zoom Extents All (Сцена целиком во всех окнах) - действует аналогично кнопке Zoom Extents (Сцена целиком), но влияет на все окна проекций одновременно. Раскрывающаяся панель кнопки содержит второй вариант инструмента Zoom Extents All Selected (Выделенные объекты целиком во всех окнах), обеспечивающий масштабирование выделенных объектов одновременно во всех окнах проекций.


  • СОВЕТ

    Вместо щелчка на кнопке Zoom Extents All (Сцена целиком во всех окнах) можно нажать клавиши Shift+Ctrl+z, а вместо щелчка на кнопке Zoom Extents All Selected (Выделенные объекты целиком во всех окнах) - клавишу z.

  • Region Zoom (Масштаб области) - позволяет увеличить до размеров окна проекции область окна, выделенную с помощью прямоугольной рамки. Чтобы создать рамку, щелкните в точке изображения, которая будет одним из углов увеличиваемой области, и перетащите курсор по диагонали, растягивая пунктирную рамку, как показано на рис. 3.27, а. Отпустите кнопку мыши. Область, заключенная в рамку, увеличится до размеров окна проекции, как показано на рис. 3.27, б. При активизации окна центральной проекции Perspective (Перспектива) данная кнопка превращается в кнопку Field of View (Поле зрения).


  • СОВЕТ

    Быстрое переключение в режим масштабирования области изображения обеспечивает нажатие клавиш Ctrl+w. Если после нажатия этой комбинации клавиш курсор не меняет своего вида, просто чуть сдвиньте мышь.

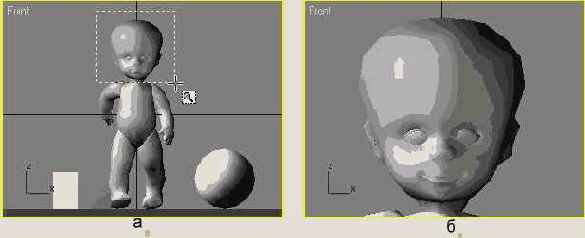

    Рис. 3.27. Растяните рамку вокруг области изображения, которую нужно укрупнить (а), и область увеличится до размеров окна проекции (б)

  • Field of View (Поле зрения) - производит в окне центральной проекции Perspective (Перспектива) действие, аналогичное действию кнопки Zoom (Масштаб) в окнах аксонометрических проекций, но регулирует поле зрения перспективного изображения, изменяй размеры области сцены, видимой в окне проекции. Размер ноля зрения при центральной проекции определяется углом между крайними лучами из веера лучей, с помощью которых формируется такая проекция. Для изменения поля зрения щелкните в окне проекции Perspective (Перспектива) и перетащите курсор вверх для уменьшения поля зрения или вниз для его увеличения. При уменьшении поля зрения происходит сужение видимой области сцены, укрупнение объектов и снижение перспективных искажений (рис. 3.28, а). При увеличении поля зрения видимая область сцены расширяется, объекты становятся мельче, а перспективные искажения усиливаются: вертикальные линии становятся все более наклонными, а параллельные прямые перестают выглядеть параллельными (рис. 3.28, б).




  •

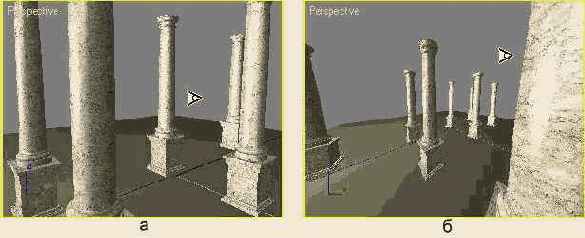

    Рис. 3.28. Вид сцены в окне проекции Perspective (Перспектива) при малом поле зрения (а) и после увеличения поля зрения (б)

  • Pan (Прокрутка) - позволяет прокручивать изображение в окне проекции, не меняя его масштаба. Щелкните в пределах нужного окна проекции и перетаскивайте курсор вместе с изображением в произвольном направлении (курсор может выходить и за пределы окна). Закончив прокрутку, отпустите кнопку мыши.


  • СОВЕТ

    Быстрое переключение в режим прокрутки изображения обеспечивает нажатие клавиш Ctrl+p. Если после нажатия этой комбинации клавиш курсор не меняет своего вида, просто чуть сдвиньте мышь.

  • Arc Rotate (Повернуть) - управляет поворотом изображения в окне относительно линии взгляда наблюдателя. Ею можно пользоваться как в окнах аксонометрических проекций, так и в окне центральной проекции Perspective (Перспектива). При попытке повернуть изображение в окне ортографической проекции оно преобразуется к типу User (Специальный вид). После щелчка на этой кнопке она фиксируется и подсвечивается желтым цветом, а в активном окне проекции появляется трекбол вращения - окружность желтого цвета с маркерами в квадрантных точках и центром в начале текущей системы координат, как показано на рис. 3.29. Чтобы повернуть изображение, щелкните в пределах окна проекции и перетаскивайте курсор. Вариант поворота будет определяться формой курсора, которая меняется при его размещении внутри трекбола, снаружи от него или на одном из четырех маркеров. Кнопка Arc Rotate (Повернуть) имеет панель, содержащую два альтернативных варианта инструмента - кнопки Arc Rotate Selected (Повернуть вокруг выделенных) со значком белого цвета и Arc Rotate Sub-Object (Повернуть вокруг подобъекта) со значком желтого цвета. С помощью этих кнопок выполняется вращение изображения относительно центра выделенного набора объектов или выделенного подобъекта, а не центра поля зрения. Действие данной кнопки сохраняется, пока вы не выберете другую.


  •


    Рис. 3.29. Трекбол вращения инструмента Arc Rotate (Повернуть)



  • Min/Max Toggle (Развернуть/Восстановить) - разворачивает активное окно проекции во всю область экрана, занимаемую окнами проекций, или возвращает его к нормальному размеру, действуя как переключатель. Для разворачивания окна просто щелкните в его пределах, а затем щелкните на данной кнопке. Окно займет всю область проекций экрана max 6. Повторный щелчок на данной кнопке вернет окно к прежнему размеру и положению на экране.


  • СОВЕТ

    Быстрое переключение между исходным и развернутым во весь экран состоянием окна проекции обеспечивается последовательным нажатием клавиш Alt+w (от слова Window - окно).
