Размещение фона в окне проекции
Для размещения фонового изображения в окне проекции выполните следующие действия:
Выберите команду меню Views > Viewport Background (Проекции > Фон окна проекции). Появится окно диалога Viewport Background (Фон окна проекции), показанное на рис. 3.48.

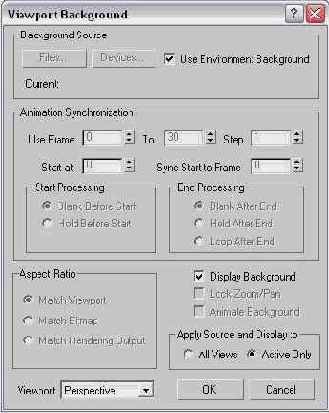

Рис. 3. 48. Окно диалога Viewport Background (Фон окна проекции)
Для выбора в качестве фона изображения из файла растровой графики или файла анимации щелкните на кнопке Files (Файлы) раздела Background Source (Источник фона). Появится окно диалога Select Background Image (Выбор изображения фона), показанное на рис. 3.49. Это окно совершенно аналогично окну диалога View File (Просмотр файла), которое будет подробно рассмотрено в главе 6 «Работа с файлами». Выполните поиск нужного изображения, используя типовые элементы управления данного окна диалога. Чтобы иметь возможность видеть миниатюрное изображение выбранного файла, установите флажок Preview (Просмотр) в правом нижнем углу окна. Выбрав нужное изображение, щелкните на кнопке Open (Открыть).

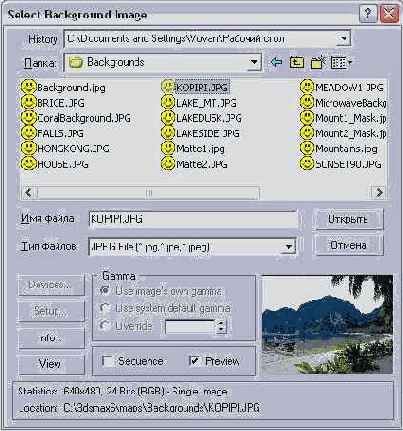

Рис. 3. 49. Окно диалога Select Background Image (Выбор изображения фона)
Чтобы загрузить изображение ((юна с внешнего носителя информации, подобного цифровой видеокамере или цифровому фотоаппарату, щелкните на кнопке Devices (Устройства) и выберите нужный тип устройства в окне диалога Select Image Input Device (Выбор устройства ввода изображений), показанном на рис. 3. 50. Выбрав нужное устройство, щелкните на кнопке ОК.

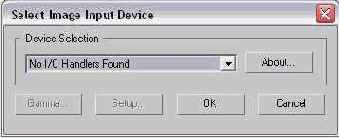

Рис. 3. 50. Окно диалога Select Image Input Device (Выбор устройства ввода изображений)
Если нужно, чтобы в окне проекции отображалось в качестве фона то же самое изображение, которое выбрано в качестве текстурной карты окружающей среды в окне диалога, вызываемом по команде меню Rendering > Environment (Визуализация > Внешняя среда), установите в разделе Background Source (Источник фона) окна диалога Viewport Background (Фон окна проекции) флажок Use Environment Background (Использовать фон внешней среды).
Если в качестве фона будут использоваться кадры из файла видеозаписи типа AVI, IFL или FLC, настройте параметры синхронизации этого файла с анимацией сцены max 6 в разделе Animation Synchronization (Синхронизация анимации) окна диалога Viewport Background (Фон окна проекции):
укажите первый и последний кадры фоновой видеозаписи в счетчиках Use Frame (Использовать кадры с) и То (По). В счетчике Step (Шаг) задайте интервал между кадрами видеозаписи, которые будут использоваться в качестве фона. Например, если установить данный параметр равным 4, то в качестве фона будет использоваться каждый четвертый кадр видеофрагмента;
укажите в счетчике Start at (Начать с) номер первого кадра анимации max 6, в котором должно появиться изображение из фоновой видеозаписи. Что будет отображаться в окне проекции до указанного кадра, зависит от установки переключателя Start Processing (До начала обработки), рассматриваемого ниже. В счетчике Sync Start to Frame (Согласовать начало с кадром) укажите номер кадра видеозаписи, который должен появиться в окне проекции в кадре анимации max 6, заданном в счетчике Start at (Начать с).
Установите переключатель Start Processing (До начала обработки) в одно из двух положений:
Blank Before Start (Пустой фон) - до показа первого кадра фоновой анимации в окне проекции будет пустой фон;
Hold Before Start (Начальный кадр) - до начала воспроизведения фоновой анимации в качестве фона будет использоваться заданный выше начальный кадр.
Чтобы определить, что будет отображаться в окне проекции по завершении фонового видеофрагмента, установите переключатель End Processing (По окончании обработки) в одно из трех положений:
Blank After End (Пустой фон) - фон окна проекции после демонстрации последнего кадра фоновой анимации будет очищен;
Hold After End (Конечный кадр) - в качестве фона окна проекции будет удерживаться последний кадр фоновой анимации;
Loop After End (Циклический повтор) - по окончании воспроизведения фоновой анимации она будет циклически повторяться с заданного выше начального кадра.
Задайте пропорции фонового изображения, установив переключатель Aspect Ratio (Пропорции) в одно из следующих положений:
Match Viewport (По окну) - изменить пропорции фонового изображения в соответствии с пропорциями окна проекции;
Match Bitmap (По изображению) - сохранить пропорции фонового изображения, характеризующие графический файл;
Match Rendering Output (По выходному устройству) - изменить пропорции фонового изображения в соответствии с пропорциями выходного устройства отображения, указанного при настройке параметров визуализации сцены.
Настройте режимы отображения фона с помощью следующих флажков:
Display Background (Показывать фон) - включает режим отображения фона в окне проекции;
Lock Zoom/Pan (Согласовать масштаб/прокрутку) - обеспечивает согласованное перемещение фонового изображения при масштабировании и прокрутке изображения сцены, но только в окнах ортографических проекций или окне проекции User (Специальный вид). Если флажок сброшен, то фон не будет меняться. Флажок доступен только при установке переключателя Aspect Ratio (Пропорции) в положение Match Bitmap (По изображению) или Match Rendering Output (По выходному устройству);
Animate Background (Анимация фона) - включает режим анимации фона в соответствии с параметрами синхронизации, настроенными в разделе Animation Synchronization (Синхронизация анимации).
Укажите, в каких окнах проекций должен демонстрироваться выбранный фон, установив переключатель Apply Source and Display to (Показывать выбранный фон) в положение All Views (Во всех окнах) или Active Only (Только в активном окне). Наименование текущего активного окна проекции отображается в раскрывающемся списке Viewport (Окно про-екции). Выбрав в списке наименование другого окна, можно сделать его активным для применения к нему изображения фона. После выбора из списка нужного окна проекции не забудьте проследить за установкой флажка Display Background (Показывать фон).
Закончив настройку, щелкните на кнопке ОК.
