Работа с окном Named Selection Sets


Окно диалога Named Selection Sets (Именованные выделенные наборы) предоставляет удобные средства для работы с именованными наборами. Для выполнения различных операций над именованными наборами выделенных объектов с помощью этого окна проделайте следующее:

  • Выполните команду основного меню Edit > Edit Named Selection Sets (Правка > Правка именованных выделенных наборов) или щелкните на кнопке Named Selection Sets (Именованные выделенные наборы) главной панели инструментов, чтобы вызвать появление одноименного немодального окна диалога, показанного на рис. 4. 15. Окно имеет панель с семью инструментами для создания и редактирования именованных наборов объектов. Если в составе сцены нет именованных выделенных наборов, центральное поле окна будет пустым. Если, как в нашем примере, именованные наборы имеются, их имена появятся в окне и будут обозначены слева фигурными скобками.
  •

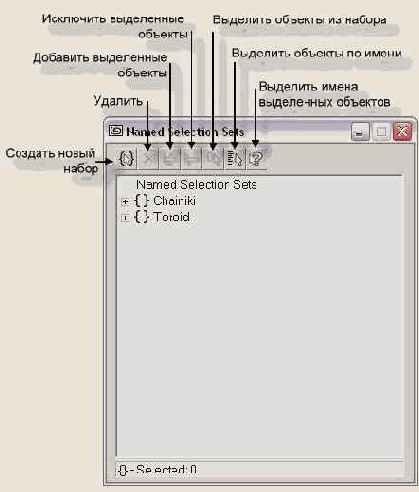

    Рис. 4. 15. Окно диалога Named Selection Sets (Именованные выделенные наборы) с набором инструментов для создания и редактирования именованных наборов объектов

  • Для создания нового набора выделенных объектов щелкните на кнопке Create New Set (Создать новый набор) панели инструментов окна. В верхней части окна появится заготовка для нового набора, обозначаемого фигурными скобками, с принятым по умолчанию именем New Set (Новый набор). Исходное имя набора автоматически выделяется, так что его сразу же можно заменить на новое, более осмысленное. Если вы забудете сразу же изменить имя набора, то это можно сделать в любой удобный момент традиционным для Windows способом, выделив строку с именем набора в окне диалога и нажав клавишу F2. Если на момент создания набора в окнах проекций будут иметься выделенные объекты, все они будут помещены во вновь созданный набор. О наличии объектов в наборе говорит появление слева от его имени квадратика со знаком «плюс». Если выделенных объектов не будет, созданный новый набор окажется пустым. Имя созданного набора автоматически добавляется в раскрывающийся список Named Selection Sets (Именованные выделенные наборы) главной панели инструментов.

  • Для добавления объектов во вновь созданный набор следует любым из возможных способов выделить нужные объекты в окнах проекций. В частности, для выделения нужных объектов можно щелкнуть в окне Named Selection Sets (Именованные выделенные наборы) на кнопке Select Objects By Name (Выделить объекты по имени). В появившемся типовом окне Select Objects (Выделение объектов) выделите имена нужных объектов и щелкните на кнопке Select (Выделить). Затем выделите имя набора в окне Named Selection Sets (Именованные выделенные наборы) и щелкните на кнопке
    Add Selected Objects (Добавить выделенные объекты) панели инструментов окна. Чтобы просмотреть состав объектов, включенных в именованный набор, щелкните на квадратике со знаком «плюс» слева от имени набора, развернув тем самым список имен объектов (рис. 4. 16).


  •

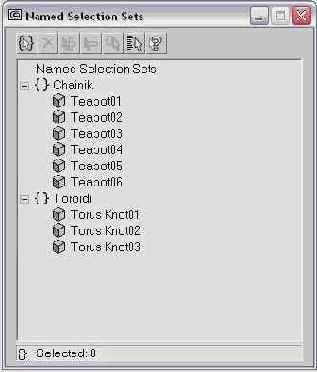

    Рис. 4. 16. Для доступа к списку объектов в наборе щелкните на квадратике со знаком «плюс» слева от имени набора

  • Для удаления каких-то объектов из состава именованного выделенного набора выделите их в окнах проекций любым из возможных способов и щелкните на кнопке Subtract Selected Objects (Исключить выделенные объекты). Для удаления того или иного объекта из именованного набора можно также выделить его имя в списке окна Named Selection Sets (Именованные выделенные наборы) и щелкнуть на кнопке
    Remove (Удалить) панели инструментов окна. Если перед щелчком на этой кнопке выделить имя всего набора, он будет удален целиком.


  • ЗАМЕЧAНИЕ

    Удаление имени объекта из состава набора или удаление имени выделенного набора не приводит к удалению самих объектов из состава трехмерной сцены - при этом изменяется или исчезает только их именованная совокупность.

  • Для выделения в составе сцены всех объектов, входящих в определенный именованный набор, выделите имя набора в окне Named Selection Sets (Именованные выделенные наборы) и щелкните на кнопке
    Select Objects in Set (Выделить объекты из набора) панели инструментов окна. С той же целью можно выбрать имя набора в раскрывающемся списке Named Selection Sets (Именованные выделенные наборы) главной панели инструментов max 6, как уже говорилось в предыдущем подразделе.




  • Чтобы выделить в списке именованного набора имена объектов, выделенных в составе сцены, щелкните на кнопке
    Highlight Selected Objects (Выделить имена выделенных объектов) панели инструментов окна Named Selection Sets (Именованные выделенные наборы). Имена наборов, в которые входят выделенные объекты, будут обозначены полужирным шрифтом темно-красного цвета, а имена самих выделенных объектов - полужирным шрифтом зеленого цвета. Например, на рис. 4. 16 в именованном наборе Chainiki выделены имена объектов Teapot0l, Teapot05 и Teapot06.


  • Закончив работу по созданию и редактированию состава именованных выделенных наборов, закройте окно диалога Named Selection Sets (Именованные выделенные наборы), щелкнув на кнопке Close (Закрыть) в правом верхнем углу окна.
