Габаритные контейнеры объектов


Каждый объект 3ds max 6, какую бы сложную форму он ни имел, заключается в габаритный контейнер (bounding box). Габаритный контейнер представляет собой прямоугольный параллелепипед, описанный вокруг объекта, как показано на рис. 1.35. В момент создания объекта стороны его габаритного контейнера ориентируются параллельно координатным плоскостям глобальной системы координат, о которой мы поговорим чуть ниже. При последующих поворотах объекта вместе с ним поворачивается и его габаритный контейнер.

Габаритные контейнеры объектов

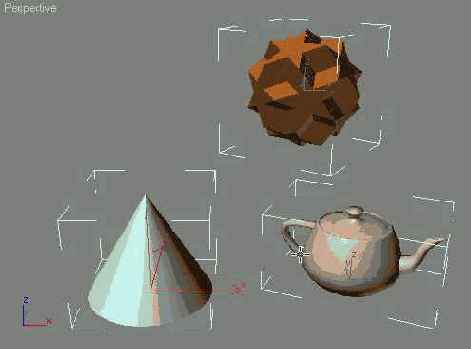

Рис. 1.35. Какую бы форму ни имел объект, его габаритным контейнером всегда является прямоугольный параллелепипед

  • Габаритные контейнеры играют важную роль в программе трехмерной графики и используются ею в целом ряде случаев:
  • использование габаритных контейнеров помогает программе быстро определять, заслоняют ли объекты друг друга при наблюдении сцены с определенного направления;
  • чтобы не тратить лишнее время на перерисовку экрана в ходе работы над сценой, часть объектов можно отображать в виде их габаритных контейнеров;
  • когда от программы требуется точно подогнать размер объекта под размер окна, в котором наблюдается этот объект, подгонка делается так, чтобы в окне целиком уместился габаритный контейнер объекта;
  • за геометрический центр объекта сложной формы принимается центр его габаритного контейнера.
